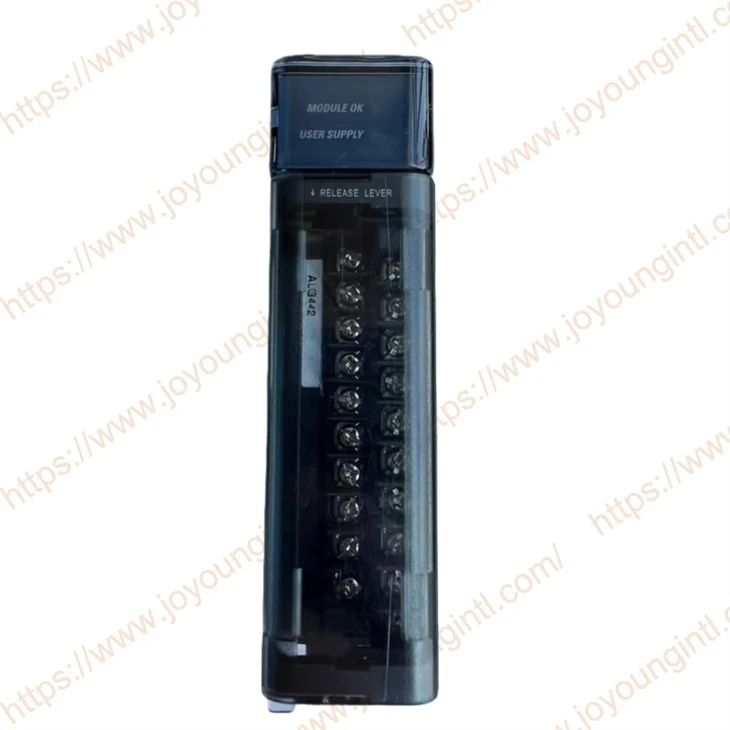

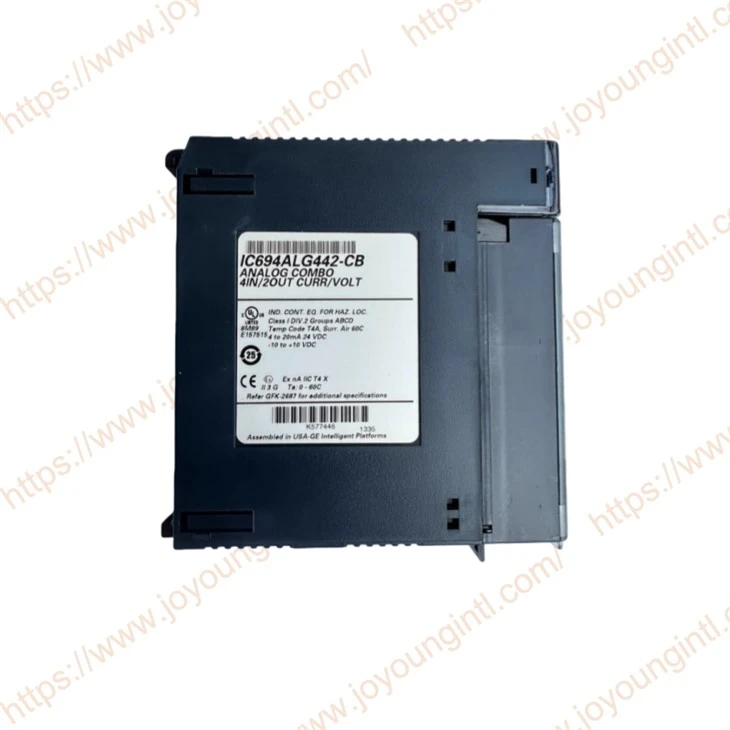

Ürün Tanıtımı
IC694ALG442 Modül Özellikleri: Çıkışlar, Son Durumu Tutacak veya sistem gücü kesilirse aralıklarının alt ucuna sıfırlanacak şekilde yapılandırılabilir. Çıkışlar ayrıca uygulama programından gelen komut üzerine rampa modunda çalışacak şekilde de yapılandırılabilir. Rampa modunda çıkış kanalı, yeni değeri hemen almak yerine, belirli bir süre içinde yeni bir değere geçiş yapar.
Teknik Özellikler
|
imalat |
GE |
|
Modeli |
IC694ALG442 |
| Parça Numarası | IC694ALG442-CB |
|
Tanım |
Analog Giriş Çıkış Modülü |
|
Menşei |
Amerika |
|
Boyut |
30*15*5 cm |
|
Ağırlık |
0,55 kg |
Ürün Detayları
IC694ALG442 Temel özellikler ve spesifikasyonlar
1. Analog giriş kanalı
Kanal sayısı: 4
Tür: Diferansiyel giriş
Sinyal aralığı (yazılım isteğe bağlı, her kanal için bağımsız yapılandırma):
Gerilim: 0-5V DC, 0-10V DC, ±5V DC, ±10V DC
Akım: 0-20mA, 4-20mA (harici 250 ohm'luk hassas direnç aracılığıyla)
Çözünürlük: 16 bit (işaret bitleri dahil)
Kesinlik
Tam Ölçeğin ±%0,1'i (gerilim modu, 25 derece)
Tam Ölçeğin ±%0,2'si (akım modu, 25 derece)
Giriş empedansı: > 1 MΩ (gerilim modu); 250Ω (mevcut mod, yerleşik-dahili)
Örnekleme hızı: 4 kanalın tümü 10 ms içinde tarandı.
2. Analog çıkış kanalı
Kanal sayısı: 2
Tür: İzole çıkış
Sinyal aralığı (yazılım isteğe bağlı, her kanal için bağımsız yapılandırma):
Gerilim: 0-5V DC, 0-10V DC, ±5V DC, ±10V DC
Akım: 0-20mA, 4-20mA
Çözünürlük: 14 bit (gerilim), 13 bit (akım)
Doğruluk: Tam Ölçeğin ±%0,2'si (25 derece)
Yük kapasitesi
Gerilim çıkışı: Minimum yük 1kΩ
Akım çıkışı: Maksimum yük 600Ω
3. Genel özellikler
İzolasyon
Giriş kanalı ile arka panel mantığı arasında: 500V AC, 1 dakika sürer.
Çıkış kanalı ile arka panel mantığı arasında: 500V AC, 1 dakika sürer.
Not: Giriş kanalları birbirinden yalıtılmamıştır ve çıkış kanalları da birbirinden yalıtılmamıştır. Giriş ve çıkış kanalları arasında izolasyon yoktur.
Güç tüketimi: +5V DC (arka panelden), maksimum 275mA.
LED gösterge ışıkları: Modül üzerinde durum ve hata gösterge ışıkları bulunmaktadır.

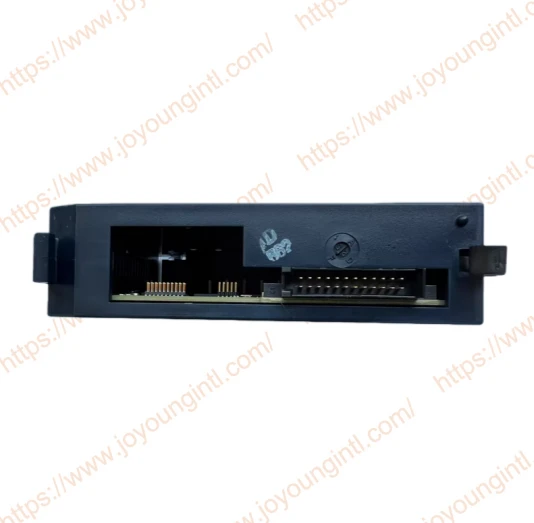

Bağlantı: Saha cihazına çıkarılabilir 40 pinli bir ön konektör (tipik olarak IC693CBL311 veya benzer bir kablo kullanarak) aracılığıyla bağlayın.
Yapılandırma: Donanım DIP anahtarlarına ihtiyaç duymadan PACSystems programlama yazılımını (Proficy Machine Edition gibi) kullanarak yapılandırın. Tüm parametreler (aralık, filtreleme, alarm vb.) yazılım aracılığıyla ayarlanır.
IC694ALG442 Avantajları ve Sınırlamaları
Avantajları
Yerden-tasarruf: Giriş ve çıkış işlevlerinin bir araya getirilmesiyle modül sayısı ve raf boyutu azaltılır.
Esneklik: Her kanal, çeşitli sensörlere ve aktüatörlere uyum sağlayacak şekilde bağımsız olarak voltaj veya akım modu olarak yapılandırılabilir.
Yüksek hassasiyet: 16 bit giriş çözünürlüğü mükemmel ölçüm doğruluğu sağlar.
Yapılandırması kolay: Tamamen yazılımla-yapılandırılmıştır, kurulum ve bakımı basitleştirir.
Sınırlamalar/Önlemler:
Yalıtılmamış-kanallar: Giriş kanalları, çıkış kanalları veya giriş ile çıkış arasında izolasyon yoktur. Bu, yüksek ortak-mod voltajının olduğu veya kanallar arasında izolasyonun gerekli olduğu uygulamalarda bir sınırlama olabilir.
Yazılıma ve kablolara bağlıdır: Doğru programlama yazılımı ve özel ön konnektör kabloları kullanılmalıdır.
Üretimi durdurulan durum: Bu modül üretimi durdurulan bir üründür. Emerson, RX3i ürün serisini güncellenmiş bir seriyle değiştirdi.
